各 種レンチ 　

●

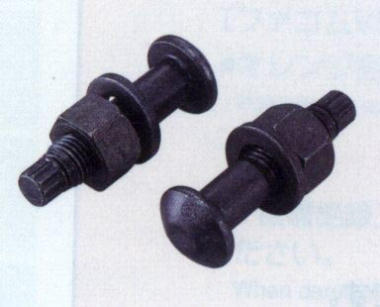

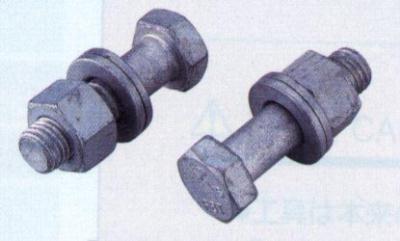

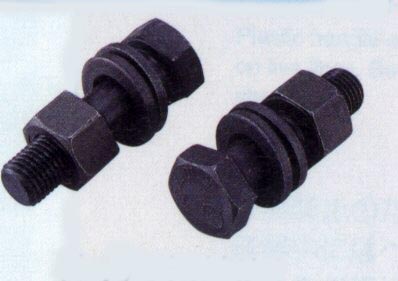

構造用トルシア形高力ボルト 摩擦接合用高力六角ボルト 溶融亜鉛メッキ高力ボルト
　 　 　

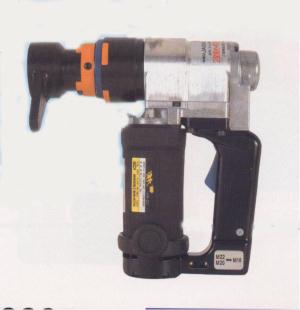

　1次締め機械                 (建て方１番KS型) 1次締め機械  (建て方１番KR型)
KS-221A 　M16.M20.M22 KR-221A 　M16.M20.M22 　 　
KS-241   KR-241 　 　 　
KS-2024-1 　 KR-2024-1 　 　 　
KS-4001B 　 　 　 　 　

      本締め機

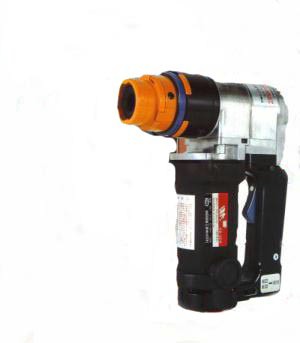

シャーレンチ シャーランナー トルシャット(回転角レンチ)
M-3100C 　M16専用 SR-31 　150〜300N.m TN-20E-1 　M16.M20
M-201RA 　 SR-51 　300〜500N.m TN-22E-1 　M20.M22
M-201HR 　ｸﾞﾘｯﾌﾟ回転式 SR-71 　350〜700N.m TN-24E-1 　M22.M24
MDS-201A 　 UR-221 　370〜735N.m TN-30E-1 　M27.M30
M-221A 　 SR-111 　500〜1100N.m 　 　
M-221R 　 UR-241 　460〜911N.m 　 　
M-221HR 　 SR-212A 　1000〜2100N.m 　 　
MC-221 　ｺｰﾅｰ型 　 　 　 　
US-221 　極短型 　 　 　 　

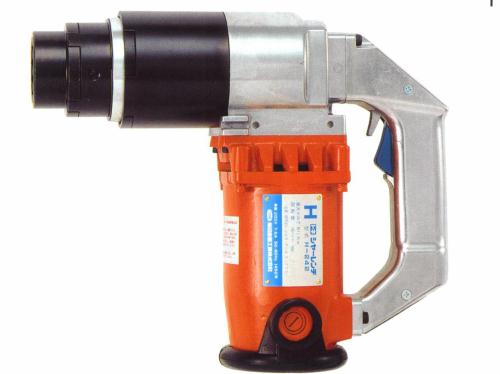

H-241 　 　 　 　 　
GH-241A 　 　 　 　 　
HC-241 　 　 　 　 　
　 　 　 　 　 　
　
　 　
　
　　　高力ボルト　　(ﾊｲﾃﾝｼｮﾝﾎﾞﾙﾄ別締め付け方法）

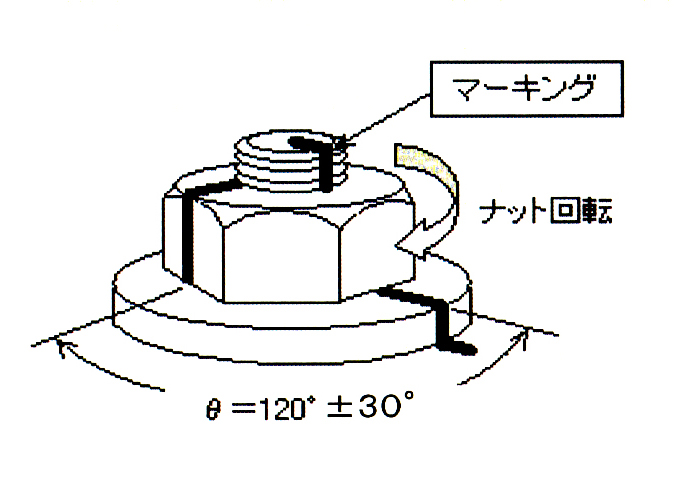

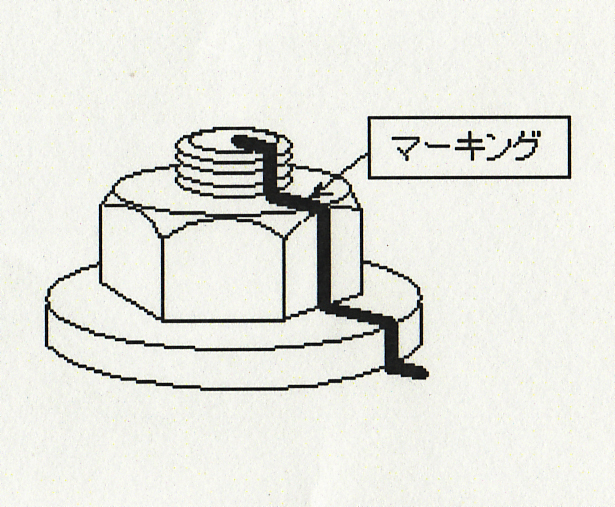

　 1次締め マーキング 本締め
ボルトの種類 M16.M20.M22.M24 　 M16.M20.M22.M24
　ﾄﾙｼｱ型高力ﾎﾞﾙﾄ 建て方１番(KR KSﾀｲﾌﾟ) 　 ｼｬｰﾚﾝﾁ

M16-100Nm  M20-150Nm M22-150Nm               M24-200Nm

　

ﾋﾟﾝﾃｰﾙが破断するまで締付け

規定のトルク値まで締め付け

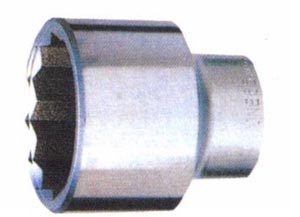

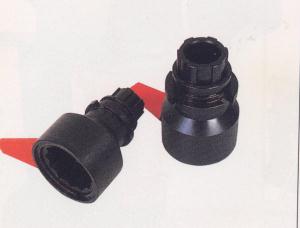

　　トルクレンチ   ソケットは１ケ本体価格に入っています。追加は別途リース料金が　必要になります。

1
6D-27 \300
6D-32
6D-36
6D-36L \400
6D-41L

　　　手動式トルクレンチ　　(締め付け用)
型　　式 トルク能力範囲N.m 1目盛り 参考ネジ ﾄﾞﾗｲﾌﾞ角 全長 重量
最小〜最大 　 普通鋼 ハイテン
4200QL 80〜420 　 2 M22 M18 19.0 980 3.9
5500QLE 100〜550 　 5 M24 M20 1192 5.2
7500QLE 100〜750 　 M27 M22 1365 7.1
10000QLE 100〜1000 　 M30 M24 25.4 1587 9.2
14000QLE 200〜1400 　 10 M33 M27 1794 13.2
21000QLE 500〜2100 　 20 M36 M30 1950 21.0
　　         　　　手動式（測定用）

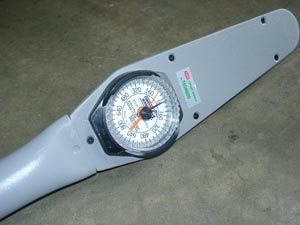

　　　ダイヤル形ﾄﾙｸﾚﾝﾁ (測定用)
型　　式 ﾄﾙｸ能力範囲　　N.m 1目盛り 参考ネジ ﾄﾞﾗｲﾌﾞ角 全長 重量
最小〜最大 　 普通鋼 ハイテン
T4DN350 50〜350 　 5 　 　 12.7 530 1.3kg
T6DN800 100〜800 　 10 M27 M22 19 1180 3.4kg
8500DBE 100〜850 　 1 M27 M22 25.4 1361 6.7kg
10000DBE 100〜1000 　 　 M30 M24 1488 8.4kg
14000DBE 200〜1400 　 2 M33 M27 1761 9.8kg
T8DN1300 200〜1300 　 25 　 　 1810 8.0kg

ｼｬｰﾚﾝﾁ仕様
　 型式 常用最大トルク(N.m) 　 無負荷回転速度(rpm) 重量(kg) 最大電流(A) 電圧(v)
1次締め専用ﾚﾝﾁ KS-221A 　 制御内蔵　M16/20/22切り替え 4.1 13.5 100
KR-221A 　 制御内蔵　M16/20/22切り替え

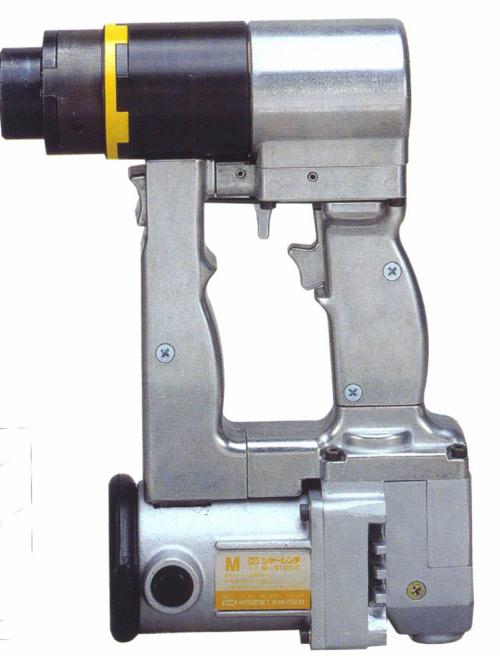

ｼｬｰﾚﾝﾁ M-3100C 295 　 20 3.8 10.5 100

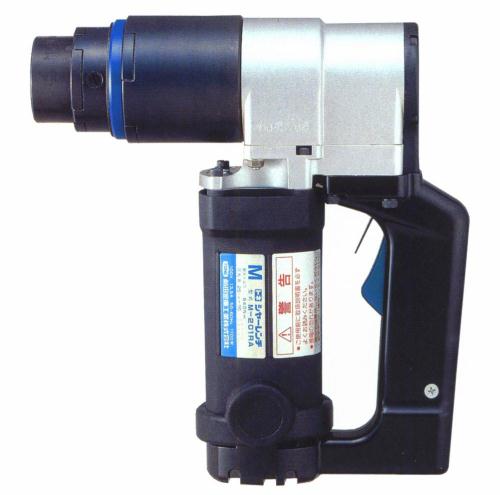

M-201RA 540 　 25 4.5 13.5 100
M-221R 735 　 17 5.0 13.5 100
　 型式 常用最大トルク(N.m) 　 締め付け角度設定範囲 　 　 　

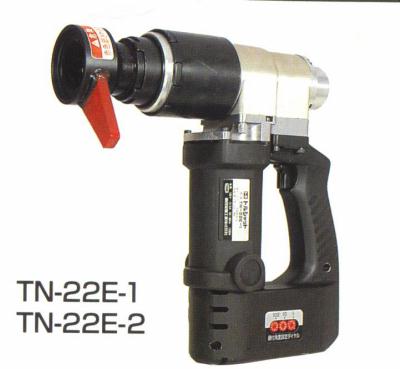

回転角ﾚﾝﾁ TN-22E-1 735 　 90度〜240度 5.6 13.5 100
　 　 　 　 　 　 　 　

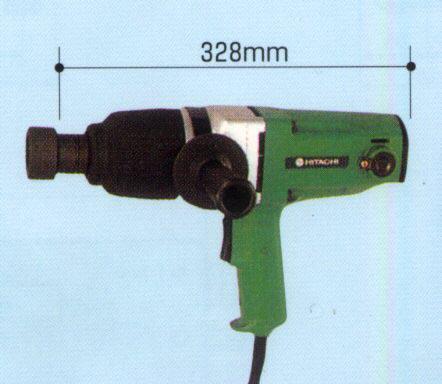

　インパクトレンチ

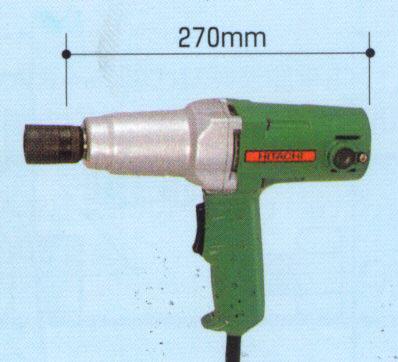

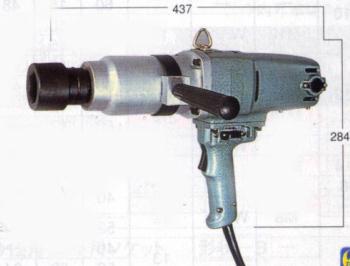

WH-14 (12.7角) WH-22 (19.0角) WH-25(25.4角)
　
準備できるｿｹｯﾄ 大阪より取り寄せになります。
　 標準(55〜57) 　 　
ﾛﾝｸﾞ(100) 27/32/36
締付能力 普通ﾎﾞﾙﾄ　M10〜16 締付能力 普通ﾎﾞﾙﾄ　M14〜24 締付能力 普通ﾎﾞﾙﾄ　M24  M27
　 ﾊｲﾃﾝ       M16〜22 ﾊｲﾃﾝ       M22〜24
締付ﾄﾙｸ 196N.m 締付ﾄﾙｸ 588N.m 締付ﾄﾙｸ 980N.m
重量(kg) 2.3 重量(kg) 5.0 重量(kg) 9.0
電流(A) 4.4 電流(A) 100V-12A 電流(A) 100V-14A
消費電力(W) 420 消費電力(W) 1140 消費電力(W) 1330
ﾄﾞﾗｲﾌﾞ角 12.7 ﾄﾞﾗｲﾌﾞ角 19.0 ﾄﾞﾗｲﾌﾞ角 25.4
　

常用最大トルク（Nm）

 　
　 電圧 最大電流 最大電流 質量

トルク制御範囲（Nm）

無負荷回転数
　 　 M16 M20 M22 M24 M30 （V） （A） （W） （kg） M20・22 M24 M16 M20・22 強 弱
建方1番 KS-221A ○

○

 ○ 　 　 100 13.5 1100 4.1 　 　 85 110 　 　
KS-222A ○

○

 ○ 　 　 200 6.5 1100 4.1 　 　 85 110 　 　
KR-221A ○

○

 ○ 　 　 100 13.5 1100 4.1 　 　 85 110 　 　
KR-222A ○

○

 ○ 　 　 200 6.5 1100 4.1 　 　 85 110 　 　
KS-241 　 　

○

○

 　 100 13.5 1100 5.1 　 　 　 　 70 60
KS-242 　 　

○

○

 　 200 6.5 1100 5.1 　 　 　 　 70 60
KR-241 　 　

○

○

 　 100 13.5 1100 5.1 　 　 　 　 70 60
KR-242 　 　

○

○

 　 200 6.5 1100 5.1 　 　 　 　 70 60
KS-2024-1 　

○

○

○

 　 100 13.5 1100 5.1 160〜250 220〜310 最大70
KS-2024-2 　

○

○

○

 　 200 6.5 1100 5.1 160〜250 220〜310 最大70
KR-2024-1 　

○

○

○

 　 100 13.5 1100 5.1 160〜250 220〜310 最大70
KR-2024-2 　

○

○

○

 　 200 6.5 1100 5.1 160〜250 220〜310 最大70
KS-4001A 　 　 ○ 　 　 100 13.5 1100 5.1 　 　 28
KS-4002A 　 　 ○ 　 　 200 6.5 1100 5.1 　 　 28

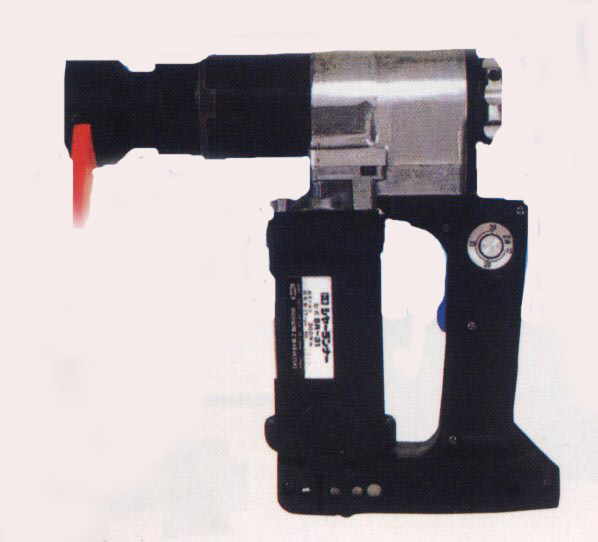

シャーレンチ

 M-3100C ○ 　 　 　 　 100 10.5 1020 3.8 295 20
MDS-201A ○ ○ 　 　 　 200 14 1250 5.1 540 24
M-201RA ○ ○ 　 　 　 100 13.5 1100 4.5 540 25
M-202RA ○ ○ 　 　 　 200 6.5 1100 4.5 540 25
M-201HR

○

 ○ 　 　 　 100 13.5 1100 5.5 540 23
M-202HR

○

○

 　 　 　 200 6.5 1100 5.5 540 23
M-221R

○

○

 ○ 　 　 100 13.5 1100 5.0 735 17
M-222R

○

○

 ○ 　 　 200 6.5 1100 5.0 735 17
M-221A

○

○

 ○ 　 　 100 13.5 1100 4.6 735 17
M-222A

○

○

 ○ 　 　 200 6.5 1100 4.6 735 17
M-221HR

○

○

○

 　 　 100 13.5 1100 6.0 735 19
M-222HR

○

○

○

 　 　 200 6.5 1100 6.0 735 19
MC-221 　

○

○

 　 　 100 13.5 1100 5.3 735 17
MC-222 　 ○

○

 　 　 200 6.5 1100 5.3 735 17
US-221 　

○

○

 　 　 100 13.5 1100 7.0 735 17
US-222 　 ○

○

 　 　 200 6.5 1100 7.0 735 17
H-241 　 　

○

 ○ 　 100 15.5 1450 7.8 911 16
H-242 　 　

○

 ○ 　 200 7.5 1450 7.8 911 16
HC-241 　 　

○

 ○ 　 100 13.5 1100 6.0 911 14
HC-242 　 　 ○ ○ 　 200 6.5 1100 6.0 911 14
V-302 　 　 　 　 　 200 7 1100 7.2 2059 5.3

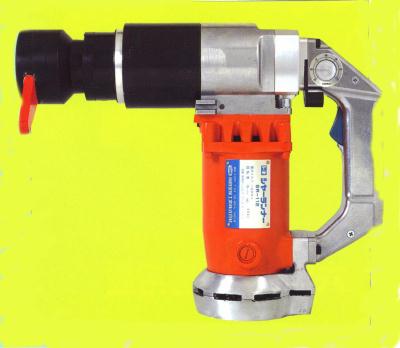

シャーランナー(ナットランナー)

 SR-31 　 　 　 　 　 100 13.5 1100 4.3 150〜300 31
SR-51 　 　 　 　 　 100 13.5 1100 5.0 300〜500 25
SR-52 　 　 　 　 　 200 6.5 1100 5.0 300〜500 25
SR-71 　 　 　 　 　 100 13.5 1100 5.5 350〜700 17
SR-72 　 　 　 　 　 200 6.5 1100 5.5 350〜700 17
SR-111 　 　 　 　 　 100 15 1400 8.8 500〜1100 16
SR-112 　 　 　 　 　 200 7.5 1400 8.8 500〜1100 16
UR-221 　 　 　 　 　 100 13.5 1100 5.3 370〜735 14
UR-222 　 　 　 　 　 200 6.5 1100 5.3 370〜735 14
UR-241 　 　 　 　 　 100 13.5 1100 6.0 460〜911 11
UR-242 　 　 　 　 　 200 6.5

1100

 6.0 460〜911 11
SR-B20AT 　 　 　 　 　 　 　 　 2.7 40〜200 12

トルシャット

 TN-20E-1 　 ○ 　 　 　 100 13.5 1100 5.1 540 22
TN-20E-2 　 ○ 　 　 　 200 6.5 1100 5.1 540 22
TN-22E-1 　 　 ○ 　 　 100 13.5 1100 5.6 735 17
TN-22E-2 　 　 ○ 　 　 200 6.5 1100 5.6 735 17
TN-24E-1 　 　 　 ○ 　 100 13.5 1100 6.1 850 15
TN-24E-2 　 　 　 ○ 　 200 6.5 1100 6.1 850 15
　　　ネジ対角寸法表 及び　締め付けトルク値
高力ﾊｲﾃﾝｼｮﾝBT ウイットネジ 機械ネジ
TCボールト　　(10T) (11T) 　 　
ボルト径 六角対辺寸法 N. ボルト径 六角対辺寸法 N. ボルト径 六角対辺寸法 　 ボルト径 六角対辺寸法 N.
Ｍ１２ ２２ 　 Ｍ１２ ２２ 　 １／２ ２１ 　 Ｍ１０ １７ 　
Ｍ１６ ２７ 110〜１３３ Ｍ１６ ２７ 　 ５／８ ２６ 　 Ｍ１２ １９ 　
Ｍ２０ ３２ 1７２〜２０７ Ｍ２０ ３２ 　 ３／４ ３２ 　 Ｍ１４ ２２ 　
Ｍ２２ ３６ ２１２〜２５６ Ｍ２２ ３６ 　 ７／８ ３５ 　 Ｍ１６ ２４ 　
Ｍ２４ ４１ ２４７〜２９８ Ｍ２４ ４１ 　 １インチ ４１ 　 Ｍ１８ ２７ 　
Ｍ２７ ４６ ３２２〜３８８ Ｍ２７ ４６ 　 　 　 　 Ｍ２０ ３０ 　
Ｍ３０ ５０ ３９４〜４７４ Ｍ３０ ５０ 　 　 　 　 Ｍ２２ ３２ 　
　 　 　 　 　 　 　 　 　 Ｍ２４ ３６ 　
　 　 　 　 　 　 　 　 　 Ｍ２７ ４１ 　
　 　 　 　 　 　 　 　 　 Ｍ３０ ４６ 　
　 　 　 　 　 　 　 　 　 Ｍ３６ ５５ 　
　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　

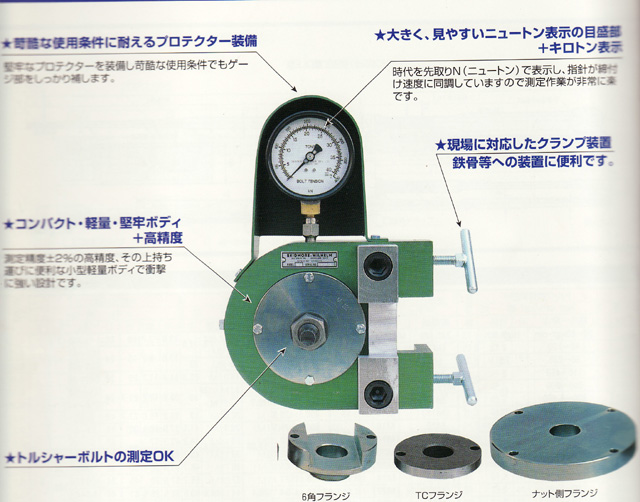

　　　　 軸力計
　型　　式 　MA
　測定範囲 　5〜400KN    5TON〜40TON
　測定対象ボルト 　M16  M20  M22  M24
　測定精度  +-2%
　本体重量  8.9kg
　付属品 　プレート 　 　
　ブッシング 　トルシア用 　
　六角ハイテン用 　
　六角ボルト 　プレート取り付け用 　
　キャリングケース 　本体収納用
