| 磁気ボール盤 |
| リース機一覧に戻る | パイロットピン | 刃物仕様 |
|
|
|
|

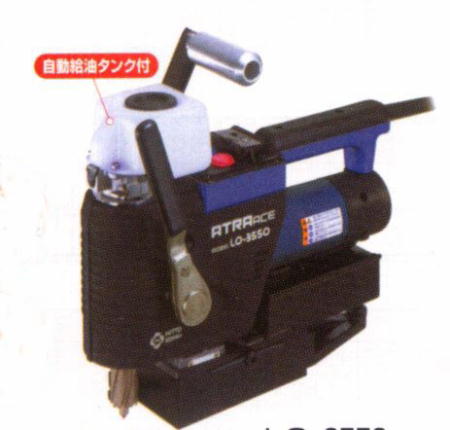

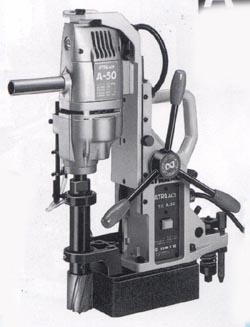

| TB-30 | LO-3550 | A-50 | QA-6500 (全自動) |
| 能 力 17.5〜30.0 | 能 力 17.5〜35.0 | 能 力 30.0〜50.0 | 能 力 17.5〜65.0 |
| 電 源 AC100V | 電 源 AC100V | 電 源 AC200V | 電 源 AC200V |
| 重 量 10kg | 重 量 8.2kg | 重 量 22kg | 重 量 26kg |
| 回転数 700(無負荷) | 回転数 950(無負荷) | 回転数 500(無負荷) | 回転数 400/ 750(無負荷) |
|
|
||
| タッピング(下穴用)M-130 | タッピングアトラMT-100A | ||
| 最大穴あけ 13.0 | タップ 能力 M3〜M10 | ||
| 電 源 AC100V | 電 源 AC100V | ||
| 重 量 16kg | 重 量 18.5kg | ||
| 磁気ボール盤 能力 |
| 穴あけ能力 | ||||||||
| 機械種類 | 小径ｼﾞｪｯﾄﾌﾞﾛｰﾁ20L | 小径ｼﾞｪｯﾄﾌﾞﾛｰﾁ25L | ｼﾞｪｯﾄﾌﾞﾛｰﾁ35L | ｼﾞｪｯﾄﾌﾞﾛｰﾁ50L | ﾊｲﾌﾞﾛｰﾁ12L | ﾊｲﾌﾞﾛｰﾁ25L | ||
| LO-3550 | 11.5〜13.5 板厚6〜20 | 14〜17.0 板厚6〜25 | 17.5〜35.0 板厚9〜35 | 17.5〜35.0 板厚6〜50 | ||||
| A-3000 | 小径刃物も使用可 | 17.5〜30.0 板厚9〜35 | 14.0/15.0 板厚9〜12 | 16.0〜30.0 板厚9〜25 | ||||
| A-50 | 30.0〜40.0 板厚9〜35 | 30.0〜50.0 板厚9〜50 | 18.0〜29.0 板厚9〜25 | |||||
| QA-6500 | 17.5〜40.0 板厚9〜35 | 17.5〜65 板厚9〜50 | 18.0〜35.0 板厚9〜25 | |||||
| パイロットピン |
| 呼び名 品番 | 用 途 1 | 用 途 2 | 径 | 全長 | |
|
溝付き (04006) |
ﾐﾆﾌﾞﾛｰﾁ用 AMT18専用 |
||||
| D-1 (04025) | 小径ｼﾞｪｯﾄﾌﾞﾛｰﾁ20L 11.5〜13.5 | 76mm | |||
| B-1 (07025) | 小径ｼﾞｪｯﾄﾌﾞﾛｰﾁ25L 14〜17 | ﾊｲﾌﾞﾛｰﾁ12L 14〜15 25L16〜17 | 7 | 76mm | |
| B-2 (07025L) | 同上 B-1同じ | 5 | 83mm | ||
| A-1 (08025) |
ﾊｲﾌﾞﾛｰﾁ25L 17.5〜35 |
8 | |||
| A-2 (08035) | ｼﾞｪｯﾄﾌﾞﾛｰﾁ35L用 17.5〜40.0 | 8 | 91mm | ||
| A-3 (08050) | ｼﾞｪｯﾄﾌﾞﾛｰﾁ50L用 17.5〜65.0 | 8 | 112mm | ||
| 12075Assy | ｼﾞｪｯﾄﾌﾞﾛｰﾁ75L用 |
| 刃 物 | 1 |
| 小径刃物はA-3000にも取り付け可能ですが、極力LO-3550 LO-3500だけにお使い下さい。 回転数の違いで消耗、破損程度が大きく違います。 |
| ジェットブローチ |
小径刃物 (LO-3550専用) |

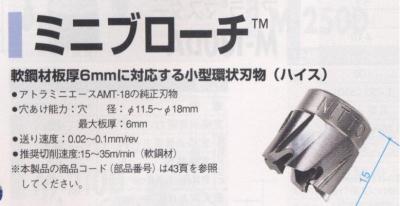

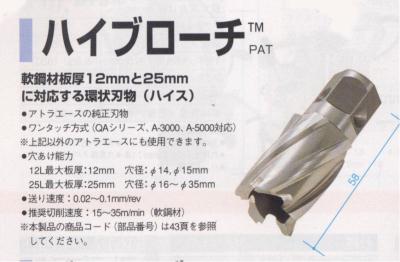

ハイブローチ | ミニブローチ |
 |
 |
 |
 |
| ｼﾞｪｯﾄﾌﾞﾛｰﾁ35L | ｼﾞｪｯﾄﾌﾞﾛｰﾁ50L | ｼﾞｪｯﾄﾌﾞﾛｰﾁ重ね板用 | 小径刃物20L | 小径刃物25L | ﾊｲﾌﾞﾛｰﾁ12L | ﾊｲﾌﾞﾛｰﾁ25L | ﾐﾆﾌﾞﾛｰﾁ6L |
|
|
11.5 |
|
11.5 | ||||
| 12.0 | |||||||
| 13.0 | |||||||
| 13.5 | 13.5 | ||||||
| 14 | 14 | 14 | |||||
| 15 | 15 | 15 | |||||
| 16 | 16.0 | ||||||
| 17 | 17.0 | ||||||
| 17.5 | 17.5 | 17.5 | |||||
| 18.0 | 18.0 | 18.0 | 18.0 | 18 | |||
| 19.0 | 19.0 | 19.0 | |||||
| 19.5 | 19.5 | 19.5 | |||||
| 20.0 | 20.0 | 20.0 | |||||
| 20.5 | 20.5 | ||||||
| 21.0 | 21.0 | 21.0 | |||||
| 21.5 | 21.5 | 21.5 | |||||
| 22.0 | 22.0 | 22.0 | 22.0 | 22 | |||
| 22.5 | 22.5 | 22.5 | |||||
| 23.0 | 23.0 | 23.0 | |||||
| 23.5 | 23.5 | 23.5 | |||||
| 24.0 | 24.0 | 24.0 | 24.0 | ||||
| 24.5 | 24.5 | 24.5 | 24.5 | ||||
| 25.0 | 25.0 | 25.0 | 25.0 | ||||
| 26.0 | 26.0 | 26.0 | 26.0 | ||||
| 26.5 | 26.5 | 26.5 | |||||
| 27.0 | 27.0 | 27.0 | |||||
| 28.0 | 28.0 | 28.0 | 28.0 | ||||
| 29.0 | 29.0 | 29.0 | |||||
| 30.0 | 30.0 | 30.0 | |||||
| 31.0 | 31.0 | 31.0 | |||||
| 32.0 | 32.0 | 32.0 | 32.0 | ||||
| 33.0 | 33.0 | 33.0 | |||||
| 34.0 | 34.0 | 34.0 | |||||
| 35.0 | 35.0 | 35.0 | 35.0 | ||||
| 36.0 | 36.0 |
|
|||||
| 37.0 | 37.0 | ||||||
| 38.0 | 38.0 | ||||||
| 39.0 | 39.0 | ||||||
| 40.0 | 40.0 | ||||||
| 41.0 | |||||||
| 以下65まで1mmUP | |||||||
